Форсунки A+X разработаны и изготовлены в соответствии с ISO 5167-3:2003.

Стандартные спецификации

●  Размер трубы: 50 мм ~ 500 мм

●  Диапазон значений β: (0,3≤ β ≤0,8)

●  Диапазон чисел Рейнольдса:

Сопло ISA 1932: когда 0,3≤ β<0,44, 7x10^4≤ ReD ≤10^7;

                            Когда 0,44≤ β ≤0,8, 2x10^4≤ ReD ≤10^7

                            Сопло большого радиуса: 10^4≤ ReD ≤10^7

●  Неопределенность:

Погрешность сопла ISA 1932 составляет ±0,8~1,2%, если оно не откалибровано

Погрешность для сопла большого диаметра составляет ±2%.

Калиброванная погрешность может достигать ±0,5% -1,0%.

●  Повторяемость: ≤ 0,15%

●  Постоянная потеря давления: 25%~92% от дифференциального давления

●  Рабочая температура: -196 ≤ T ≤ 700°C

●  Рабочее давление: в соответствии со стандартами фланцев ANSI/HG20615 и DIN/HG20592

●  Технические характеристики нарезки под давлением:

1/4 "NPT или PSW

1/2 "NPT или PSW

Фланец для присоединения под давлением 1" или 2"

●  Обычные материалы: 304, 316, 321 и т.д.

●  Стандартный материал: 304, 316, 321

●  Материалы на заказ: Hastelloy C-276, Monel 400, Inconel, другие доступны по запросу.

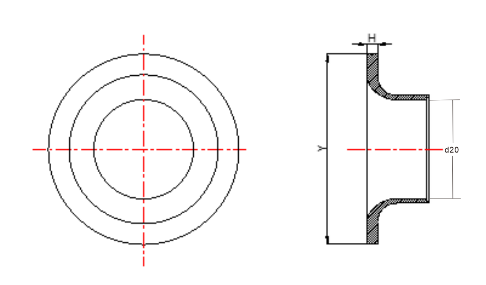

Распылительный элемент

Дросселирующий элемент сопла является основным измерительным элементом соплового расходомера.

Размер: DN50 – DN500

Давление: CL150-CL2500, PN2.5-PN160

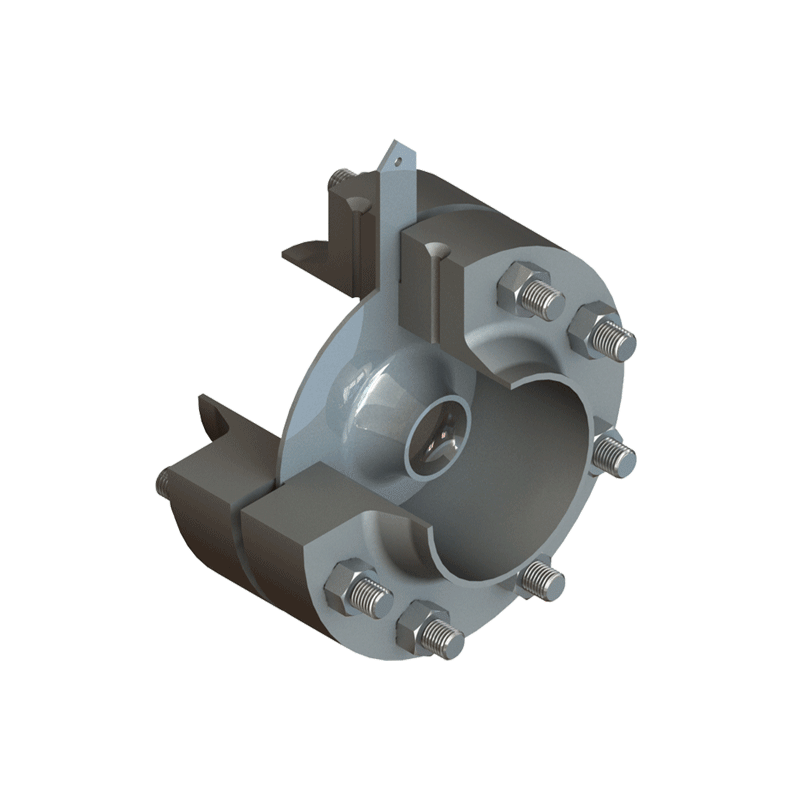

Фланцевый тип ANFF

●  Проточный элемент зажимается фланцем.

●  Наиболее соответствует традиционной установке структурной формы.

●  Избегайте проблемы несоответствия между фланцем и проточным элементом на месте установки.

●  Простая структура и простота обслуживания.

●  Данные основаны на форсунке ISA1932

Сварной тип ANFW

●  Проточный элемент находится внутри отрезка трубы, который затем приваривается к трубопроводу, такая установка прочна и надежна.

●  Сварочная конструкция, предотвращает утечку.

●  Хорошая концентричность между соплом и сегментом трубки для обеспечения точности измерений.

●  Подходит для применения при высоких температурах и высоком давлении.

Тип трубопровода ANPP

●  Проточный элемент находится внутри отрезка трубы, который затем соединяется с технологической трубой с помощью фланца. Внутренний диаметр отрезка трубы точно обработан, чтобы соответствовать техническим требованиям дросселирующего устройства.

●  Высокая точность измерений.

●  Хорошая концентричность, хорошее соответствие расчетному диаметру инструмента.

●  Подключается к фланцу технологической трубы, легко устанавливается.

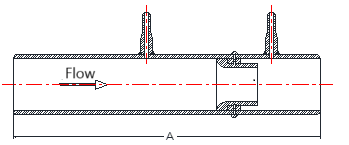

ANET Сварной тип с большим радиусом

●  Сварной расходомер с соплом большого радиуса соответствует техническим требованиям GD2000, в основном используется для подачи воды и пара в котлы электростанций.

●  Сварная конструкция труб.

●  Встраиваемая установка насадки с большим радиусом, предотвращение дефектов сварки

●  Низкая потеря давления, долгий срок службы, износостойкость.
