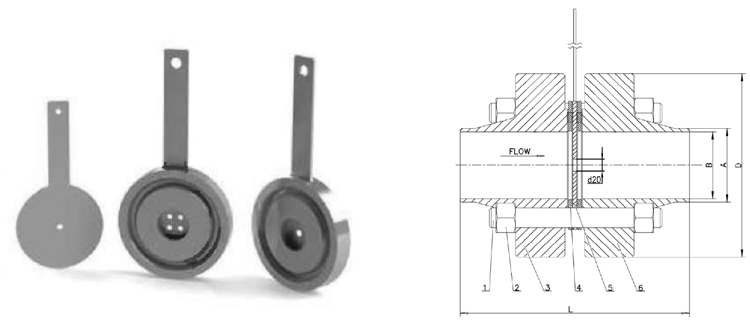

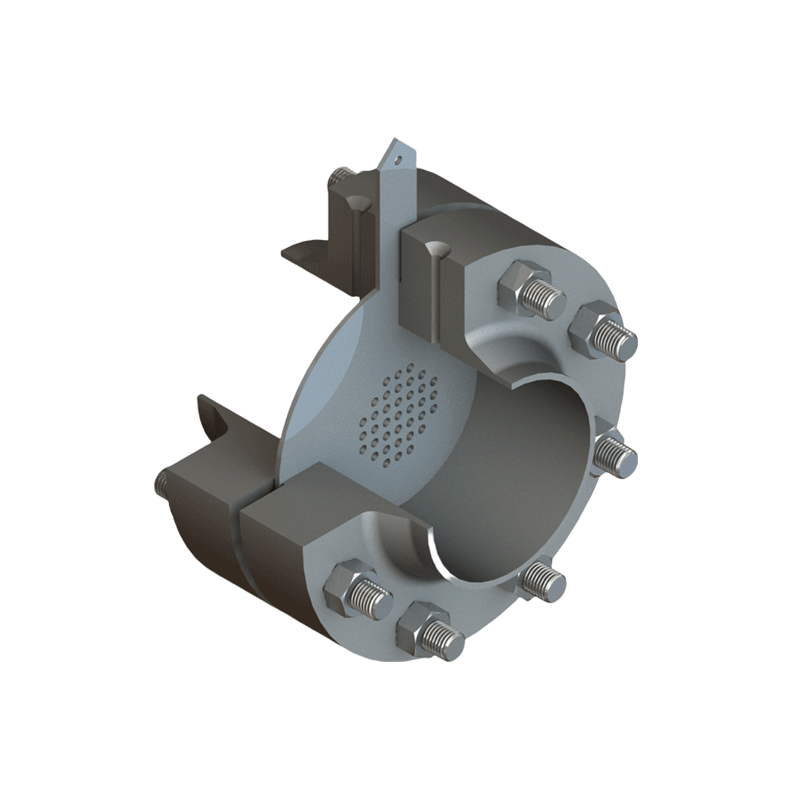

Одноступенчатое ограничительное отверстие

Дроссельная заслонка - это традиционное дроссельное устройство с многолетней историей,которое используется для снижения давления или расхода в трубопроводе. Оно не предназначено для измерения расхода.

Ограничительные диафрагмы традиционно используются для снижения давления газа и жидкости путем принудительного пропускания потока через ограниченное отверстие. Точный перепад давления достигается путем точного расчета отверстия, учитывающего все соответствующие условия процесса и потока.

Стандартные диафрагмы разработаны и изготовлены в соответствии с ISO5167/ AGA-3, RW Miller.

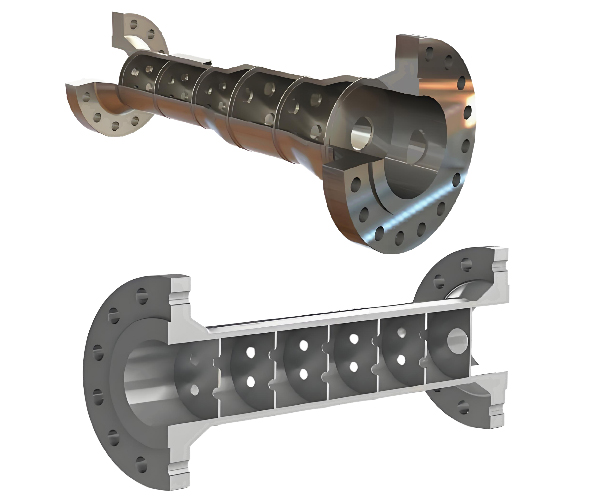

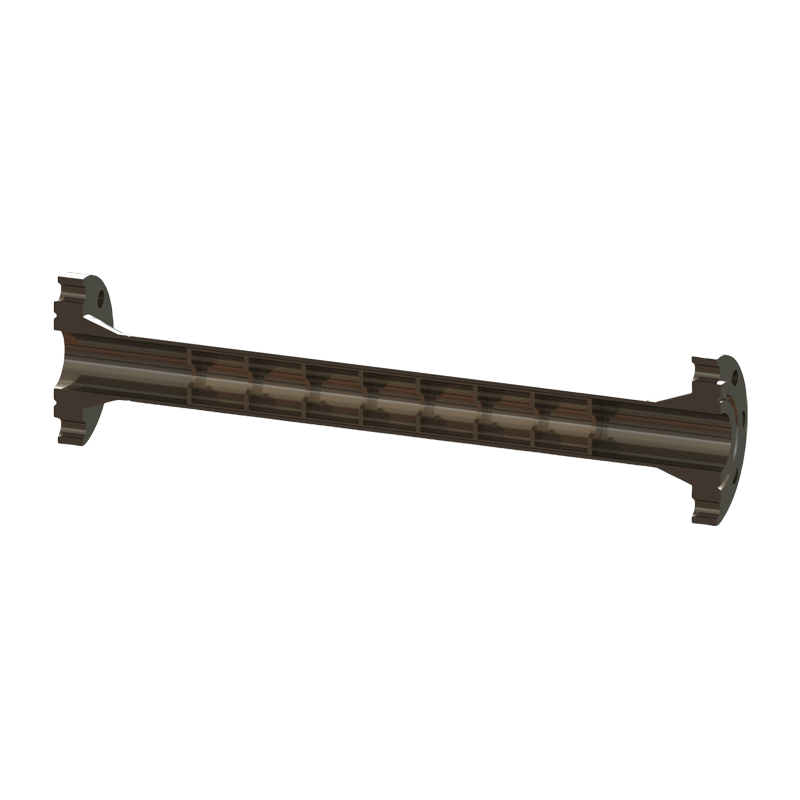

Многоступенчатое ограничительное отверстие

Когда жидкость должна иметь большой перепад давления, может возникнуть кавитация или промывка. А в случае с газом большая разница давлений может вызвать заторможенный поток. Для достижения требуемого перепада давления и предотвращения таких проблем, как кавитация, мигание и высокий уровень шума и вибрации, могут потребоваться узлы с ограничительными отверстиями.

Кавитация - это потенциально разрушительное и эрозионное состояние, которое возникает,когда внутреннее давление жидкости, проходящей через отверстие, падает ниже давления ее паров и образуются пузырьки пара. Далее по течению от отверстия давление восстанавливается настолько, что пузырьки схлопываются с особой силой. Расчеты кавитации выполняются на стадии проектирования многоступенчатого обратного осмоса для расчета коэффициентов кавитации на каждой ступени в узле отверстия.

Вспышка - явление, аналогичное кавитации, за исключением того, что давление процесса не восстанавливается в достаточной степени, чтобы схлопнуть пузырьки газа, что приводит к образованию двухфазного потока - жидкости и газа - ниже по течению от отверстия. Эрозия труб, клапанов и других приборов может произойти из-за удара капель жидкости, несущихся с большой скоростью в потоке пара.

Задушенный поток в газах - также известный как критический поток - возникает при попытке создать слишком большой перепад давления на одной пластине с отверстием. Когда поток через отверстие становится звуковым, дальнейшего увеличения расхода нельзя добиться ни повышением давления в восходящем потоке, ни понижением давления в нисходящем потоке. Многоступенчатый РО позволяет поэтапно снижать давление для предотвращения захлебывания потока. Многоступенчатые ограничительные отверстия A+X изготавливаются из широкого спектра материалов и разрабатываются с учетом конкретных условий и требований к технологическому процессу.
