Многоотверстия A+X (Conditioning Orifice Plates) основаны на том же уравнении энергии линии потока Бернулли и, как следствие, соответствуют той же зависимости коэффициента разряжения от числа Рейнольдса, что и стандартные отверстия.

Для многоотверстийных пластин требуется меньше прямых участков - всего 2D до и 2D после, что расширяет возможности их использования.

Стандартные технические характеристики:

●  Коэффициент трансформации: от 7:1 до 10:1 (лучше)

●  Прямая труба: 2D вверх по течению + 2D вниз по течению (лучше)

●  Точность: 0,5%-1% (лучше)

●  Постоянная потеря давления: 30-50%DP

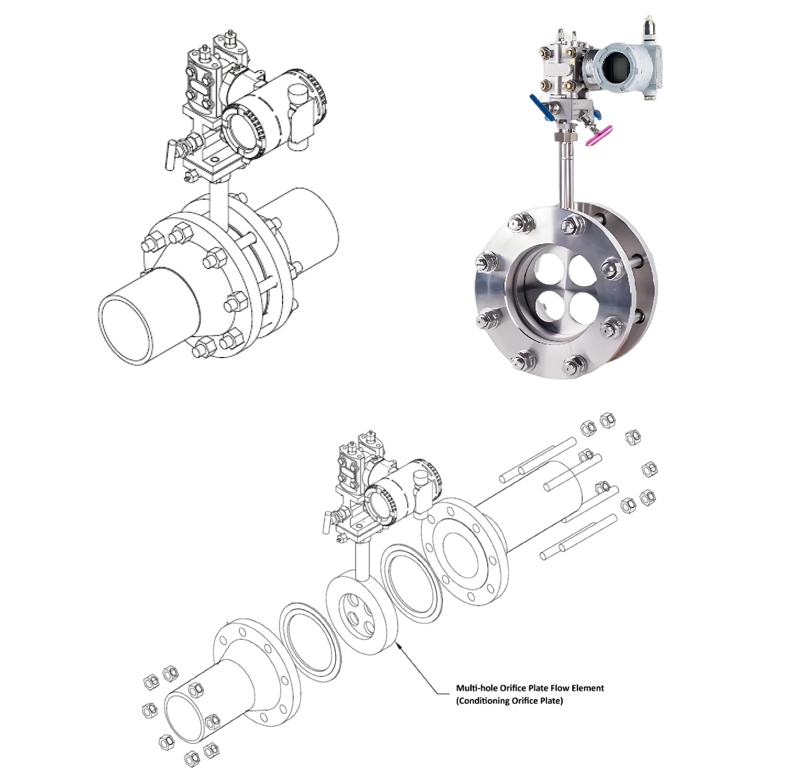

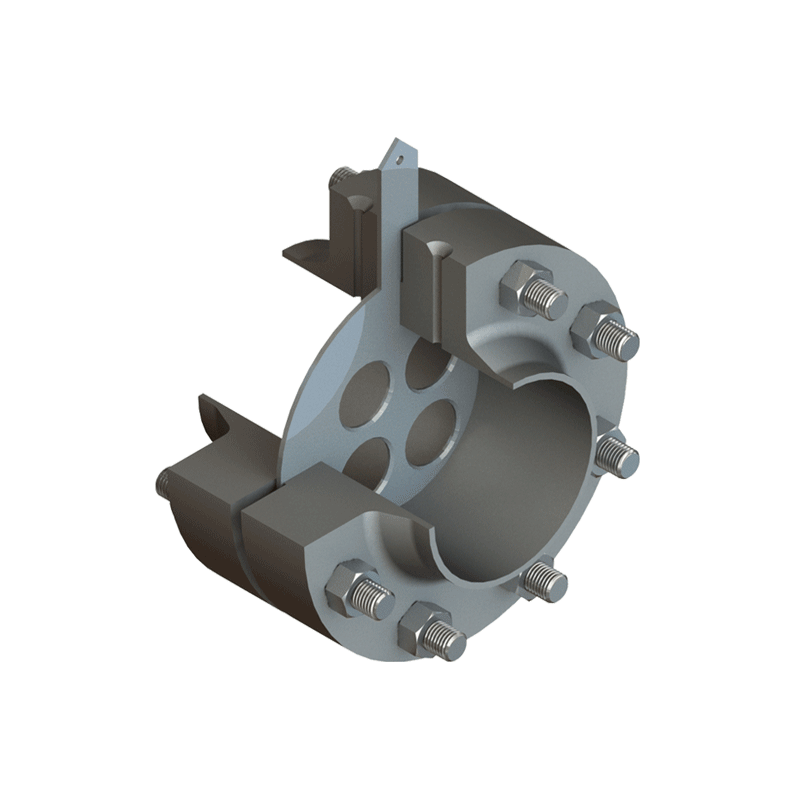

Проточный элемент с многодырчатой пластиной (кондиционирующая пластина с отверстиями, 4 дырки)

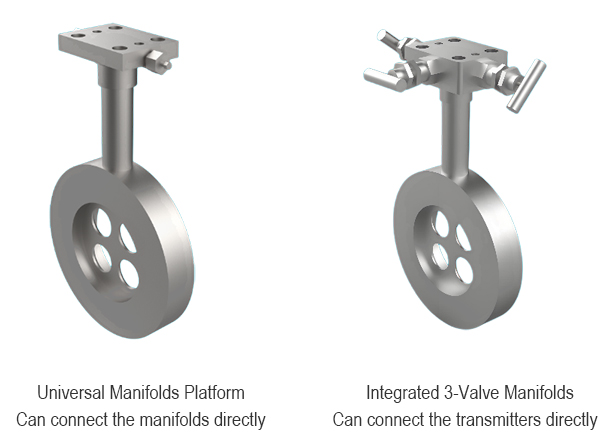

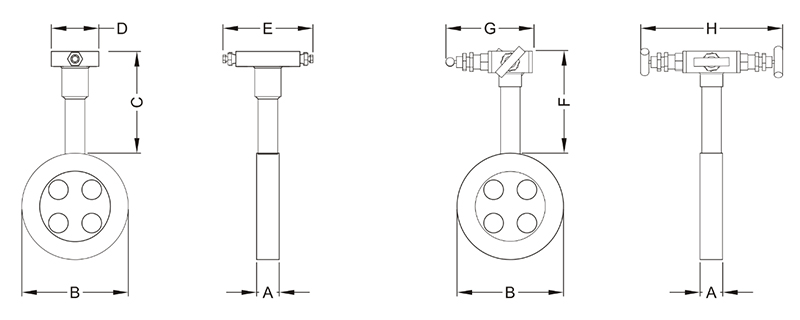

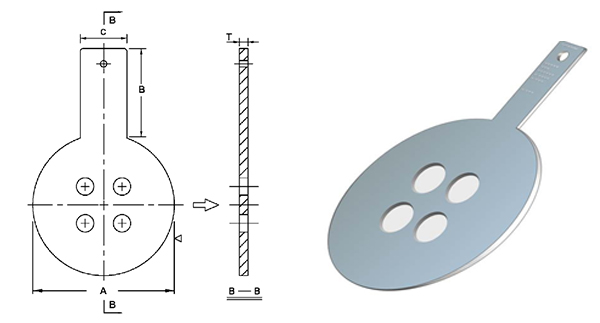

Структурные формы
